IC pre automatické vybíjanie X-kondenzátora
Dôležité vlastnosti produktu:
• Blokuje prúd tečúci X - kondenzátorom a vybijacími odpormi po pripojení AC napájania
• Automaticky vybíja X – kondenzátor cez vybijacie odpory po odpojení AC napájania
• Zjednodušuje dizajn EMI filtra – vyššia hodnota X – kondenzátora povoľuje použitie menších indukčných prvkov
• > 4 mm povrchová vzdialenosť na PCB
• Vlastné napájanie – nevyžaduje externé napájanie
• Vysoká „common mode“ odolnosť - Nevyžaduje externé pripojenie k zemniacemu potenciálu
• Vysoká „diferential mode“ odolnosť - 1000 V integrované MOSFETy

EcoSmart® - energetická úspornosť
• <5 mW vlastnej spotreby pri 230 VAC pre všetky hodnoty X – Kondenzátora

Aplikácie
• Všetky AC/DC zdroje s X – kondenzátormi >100 nF
• Zariadenia vyžadujúce EuP &6 štandard
• Adaptéry vyžadujúce ultra nízku vlastnú spotrebu
• Všetky meniče vyžadujúce veľmi nízku spotrebu v „stand – by“ režime

Opis fukcie
Po pripojení je AC napätia, CAPZero blokuje prúd tečúci cez X – Kondenzátor a vybijacie odpory, čím znižuje stratový výkon na menej ako 5 mW pri 230 VAC napájaní. Ak je AC napájanie odpojené, CAPZero automaticky začne vybíjať X – kondenzátor pripojením vybijacích odporov. Táto funkcia umožňuje flexibilitu výberu X – kondenzátora a optimalizáciu „differential mode“ EMI cievok, bez zmeny v množstve spotrebovanej energie.

Projektovanie s CAPZero je jednoduchá záležitosť výberu vhodného CAPZero produktu a veľkosti vybijacich odporov pre zvolenú hodnotu X – kondenzátora. Pri voľbe jednotlivých hodnôt sa odporúča postupovať podľa odporúčaní výrobcu, čím je garantované, že hodnota RC - vybíjacej časovej konštanty bude menšia ako je 1s. Táto hodnota tak spĺňa medzinárodné bezpečnostné normy.

Hiper LCS má integrovaný výkonový stupeň pre LLC topológiu spolu s multi funkčným riadiacim obvodom, „high-side“ a „low-side“ MOSFET budičom, a s dvoma výkonovými MOSFETmi zapojenými v polomostovej konfigurácii. Obr. 1 (vyššie) znázorňuje zjednodušenú principiálnu schému založenú na využití obvodu HiperLCS, v ktorej LLC rezonančné indukčnosti sú integrované vo vysokofrekvenčnom transformátore

Nová „QSpeed“ rodina výkonových polovodičových diód od Power Integrations.
„QspeedTM“ diódy kombinujú extrémne nízky komutačný náboj (QRR) s mäkkou charakteristikou záverného zotavenia. Týmito vlastnosťami umožňujú konštruktérom vylepšiť vlastnosti výkonových polovodičových systémov.
Rozdelenie :
Qspeed-H

URRMmax IFavg UF(typ)QRR (25°)QRR(125°)
QH03TZ600 600 V 3 A 2.1 V 5.8 nC 14.8 nC
QH05TZ600 600 V 5 A 2.2 V 6.5 nC 18.9 nC
QH08TZ600 600 V 8 A 2.2 V 8.0 nC 25.5 nC
QH12TZ600 600 V 12 A 2.3 V 9.2 nC 30 nC
Qspeed-Q
LQA03TC6002 600 V 3 A 2.3 V 4.8 nC 17.5 nC
LQA05TC6002 600 V 5 A 2.28 V 6.0 nC 27 nC
LQA08TC6002 600 V 8 A 2.3 V 7.0 nC 36 nC
LQA06T3002 300 V 6 A 1.34 V 9 nC 27 nC
LQA10T3002 300 V 10 A 1.36 V 10 nC 38 nC
LQA12T300C5 300 V 6 A 1.3 V 8.5 nC 27 nC
LQA16T3002 300 V 16 A 1.4 V 12 nC 44 nC
LQA20B300C3 300 V 10 A 1.36 V 10 nC 38 nC
LQA20T300C5 300 V 10 A 1.36 V 10 nC 38 nC
LQA30T3002 300 V 30 A 1.45 V 13 nC 53 nC
LQA30A300C4 300 V 15 A 1.4 V 12.5 nC 47 nC
LQA32T300C5 300 V 16 A 1.3 V 11.5 nC 44 nC
LQA60A300C4 300 V 30 A 1.45 V 13 nC 53 nC
Qspeed-X
LXA03T6002 600 V 3 A 2.1 V 21 nC 43 nC
LXA03B6003 600 V 5 A 2.1 V 21 nC 43 nC
LXA04T6002 600 V 8 A 2.1 V 21 nC 50 nC
LXA04B6003 600 V 4 A 2.1 V 21 nC 50 nC
LXA06T6002 600 V 6 A 2.0 V 30 nC 71 nC
LXA06B6003 600 V 6 A 2.0 V 30 nC 71 nC
LXA08T6002 600 V 8 A 2.1 V 31 nC 82 nC
LXA08B6003 600 V 8 A 2.1 V 31 nC 82 nC
LXA08FP6004 600 V 8 A 2.1 V 31 nC 82 nC
LXA08T600C5 600 V 4 A 2.1 V 21 nC 50 nC
LXA10T6002 600 V 10 A 2.1 V 36 nC 94 nC
LXA10FP6004 600 V 10 A 2.1 V 36 nC 94 nC
LXA12T600C5 600 V 6 A 2.1 V 30 nC 71 nC
LXA16T600C5600 V 8 A 2.1 V 31 nC 82 nC
LXA15T6002 600 V 15 A 2.2 V 43 nC 120 nC
LXA20T6002 600 V 20 A 2.3 V 51 nC 140 nC

Poznámky:

2. Púzdro TO-220AC
3. Púzdro D2PAK
4. Púzdro TO-220FP
5. Púzdro TO-220AB

Pre viac informácii pokračujte na: http://www.powerint.com/en/products/qspeed-family, prípadne nás neváhajte kontaktovať za účelom akýchkoľvek informácii ohľadom tohto produktu.

Link Zero - AX je integrovaný obvod, ktorý umožňuje konštruktérom dosiahnuť 0,00 W spotrebovanej energie v pohotovostnom režime u pomocného napájacieho zdroja. Link Zero - AX je vybavený inovatívnym vypínacím módom, ktorý vypne pomocný napájací zdroj, keď je hlavný zdroj nečinný alebo prejde do pohotovostného režimu. Tento mód sa spúšťa signálom, ktorý môže byť privedený z mikrokontrólera alebo z iného rozhrania. Ak prejde zdroj do tohto módu, je napätie na jeho BP/M pine neustále regulované, vďaka čomu môže byť Link Zero – AX kedykoľvek uvedený do prevádzky pomocou jednoduchého stlačenia tlačidla, alebo privedením resetovacieho impulzu z mikrokontrólera.

V kombinácii s CapZero ™ a SENZero ™, LinkZero-AX znižuje spotrebu zdrojov s vysokým výkonom v pohotovostnom režime na menej ako 5 mW až takmer k 0,00 W. Zároveň, vo vypínacom móde poskytuje Link Switch – AX až 500 uA pri 4 V, ktoré sú na neustále regulovanom pice BP/M. Tento prúd môže byť využitý na napr. napájanie senzorov (infra), ktoré môžu slúžiť k opätovnému štartu prevádzky zdroja. Tento spôsob síce mierne zvyšuje spotrebu v pohotovostnom režime, avšak na druhej strane poskytuje efektívne riešenie na napájanie nízko príkonových senzorov.

Výhody produktu
- Jednoduchá konfigurácia systému zabezpečujúca nulovú spotrebu v pohotovostnom režime s možnosťou externého obnovenia činnosti.
- Vhodné pre nízko nákladné návrhy
- Implementovaná funkcia frekvenčného rozkmitu – zníženie emisií a ceny za EMI filter
- Rozšírená povrchová vzdialenosť pinov zvyšuje prevádzkovú bezpečnosť

Ochranné a bezpečnostné funkcie
- Automatická hysterézna tepelná ochrana
- Možnosť univerzálneho napájania (85 Vac – 265 Vac)
- Integrácia autorestart módu
- Princíp ON/OFF regulácie nevyžaduje dodatočnú kompenzačnú slučku
- Vysoká priepustnosť zaisťuje rýchle zapnutie bez prepätí

EcoSmartTM – Energetická úspornosť

- pohotovostný/vypínací režim so spotrebou menšou ako 3mW pri 230 Vac
- Ľahko spĺňa všetky svetové predpisy
- ON/OF regulácia zaručuje vysokú, konštantnú účinnosť v celom rozsahu výstupného výkonu

SENZero predstavuje kompaktné, nízko - nákladové riešenie na odstránenie strát v snímacích odporoch medzi napájacou vysokonapäťovou časťou a integrovaným obvodom/kontrolérom spínaného zdroja. Konkrétne sa môže jednať napríklad o signálovú cestu kladnej/zápornej spätnej väzby v zapojení dvoj tranzistorového meniča s PFC vstupnou časťou. Prvok SENZero je k dispozícii v 2 (SEN012) a 3 (SEN013) kanálovej verzii v závislosti na požiadavkách cieľovej aplikácie. Integrovaný budiaci obvod a ochranné obvody poskytujú budiace signály integrovaným 650V MOSFETom v závislosti od pripojeného napájacieho napätia obvodu na Vcc pine. Táto jednoduchá konfigurácia zaisťuje jednoduchú integráciu do existujúcich systémov.

TOPSwitch-JX
Integrovaný Off-Line Switcher s EcoSmart ® technológiou pre vysoko výkonné napájacie zdroje

TOPSwitch-JX je cenovo efektívne riešenie pre konštrukciu AC/DC napájacieho zdroja. Obvod disponuje integrovaným 725 V MOSFETom, vysoko napäťovým prúdovým zdrojom, multi-mode PWM generátorom, oscilátorom, tepelnou ochranou obvodu, chybovými ochranami (UVLO, OVP, OCP, OLP), a ďalšími funkciami a riadiacimi obvody na jednom monolitickom čipe.

Dôležité vlastnosti produktu:
EcoSmart® - energetická efektivita
• energeticky efektívny v celom rozsahu
výstupného zaťaženia
• spotreba v stave naprázdno < 70 mW pri 230VAC
• Až 750 mW výstupného výkonu v stand – by
režime pri príkone 1W a 230VAC. Vysoká
flexibilita dizajnu pri nízkych nákladoch systému
• Multi-mode PWM riadenie maximalizuje účinnosť
pri rôznom zaťažení zdroja
• 132 kHz spínacia frekvencia redukuje rozmery
pasívnych súčiastok
• Presné programovateľné prúdové obmedzenie
• Frekvenčný rozkmit redukujúci náklady na EMI
filter
• Plne integrovaný soft-start, ktorý redukuje
namáhanie pri štarte zdroja
• 725 V integrovaný MOSFET

Nový návrh: Vysokoúčinný spínaný zdroj určený pre LED pouličné osvetlenie

Zjednodušte svoj návrh vysokovýkonného, vysokoúčinného zdroja určeného pre LED (vonkajšie, pouličné, priemyselné a iné) osvetlenie. fyPowerIntegration pripravila návrh takéhoto riešenia (DER212). Základné elektrické parametre sú: 150W výstupného vvýkonu pri 92 % účinnosti, aktívna korekcia účinníka (active PFC), nízke THD, a možnosť prevádzky pri vysokých teplotách okolia. Tento dizajn je ideálny pre vysoko-svietivé LED články. Jadrom zdroja je kontrolér fyPowerIntegration tzv. HiperPLC, ktorý kombinuje riadiace funkcie pre PFC vstupnú časť a LLC výstupnú časť na jednom čipe.
Taktiež máte možnosť prispôsobiť svoj návrh požiadavkám v rozsahu od 75 do 600W využitím PI Expert™, ktorý je voľne prístupný na:
http://www.powerint.com/en/design-support/pi-expert-design-software

Stiahnite si tento navrh na:
http://www.powerint.com/sites/default/files/PDFFiles/der212.pdf

Nový obvod fyPowerIntegrations integruje vlastnosti PFC / LLC riadiaceho obvodu a hi-side/lo-side vysokonapäťového half-bridge driver-u v jednom púzdre. PFC sekcia HiperPLC podporuje možnosť pripojenia na univerzálnu napájaciu sieť (85VAC-230VAC), so schopnosťou pracovať v CCM móde (continuos-current mode) bez nutnosti snímania vstupnej sínusovej referencie. Design DC-DC kontroléra ho predurčuje pre tzv. LLC rezonančnú topológiu, vďaka čomu dochádza k eliminovaniu väčšiny spínacích strát výkonových MOSFET tranzistorov, čím sa zabezpečuje vysoká účinnosť zdroja v celom regulačnom rozsahu.
Vlastnosti:
Continuos conduction mode PFC, vysoká účinnosť zdroja pri nízkych nákladoch jednotlivých komponentov.
Frekvenčná a fázová synchronizácia PFC a LLC časti, čím sa zaručujú nízke hodnoty EMI
Vysoká účinnosť (ZVS-Zero Voltage Switching) LLC časti (cez 93%)
Možnosť precízneho nastavenia dead-time a frekvencie
Integrované ochrany (Ilimit, OVP, OVL atd...)
Vysoká integrácia eliminuje použitie externých komponentov
Aplikácie:
Napájacie zdroje pre 32” to 60” LCD TV a monitory
Návrh 150W-500W vysokoúčinných off-line napájecích zdrojov

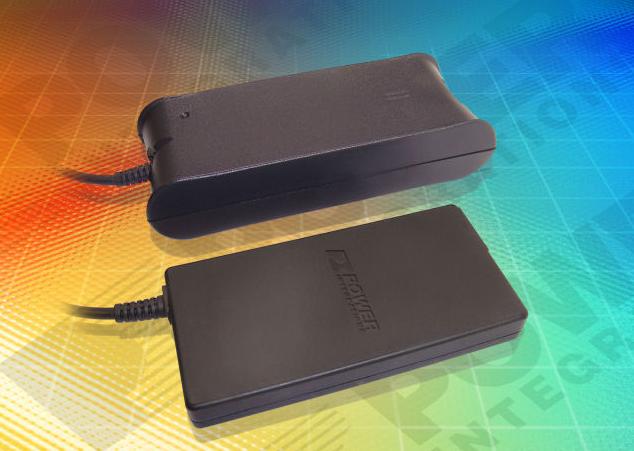

Spoločnosť Powerintegrations predstavuje nové, ultra tenké puzdro (eSIP-L Package) a niekoľko nových produktov rodiny TOPSwitch-HX, určených na konštrukciu AC-DC výkonových meničov. Nový typ puzdra v kombinácii s najlepšou účinnosťou a vysokou spínacou frekvenciou TOPSwitch-HX, umožňuje navrhovať tenké, kompaktné a ľahké zdroje o výkonoch 20-100W. Do tohto segmentu spadajú notebook – adaptéry, napájacie zdroje LCD monitorov alebo televízorov, v ktorých sú práve malé rozmery a účinnosť zdroja najdôležitejším parametrom.

Viac informácii o možných dizajnoch nájdete na http://www.powerint.com/en/applications ,
alebo bližšiu špecifikáciu parametrov TOPSwitch-HX produktu na http://www.powerint.com/en/products/topswitch-family/topswitch-hx.
